電纜橋架結構類型、材質及防腐介紹

　　1、電纜橋架結構型式選擇：

　　在工程設計文件中，一般將電纜橋架稱為“橋架”，沒有具體的結構特點。不同類型、不同材料的電纜橋架價格差異很大，結構形式的混亂會給現場散熱和機械防護帶來問題。因此，在設計階段，應要求設計人員根據工程環境特點和技術要求，合理選擇電纜橋架的結構特點，并在方案的型號標注和材料表中明確表達。

　　2、電纜橋架材料選擇：

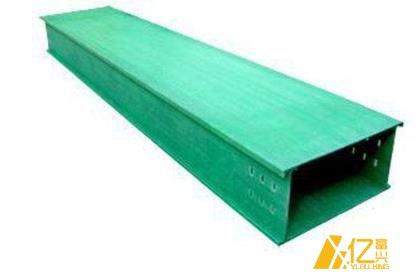

　　橋架材料是橋架工程設計中的另一個常見問題。按材質劃分，橋架主要有鋼材、玻璃鋼、鋁合金。玻璃鋼電纜橋架的特點是重量輕，比重僅為碳鋼的1/4;良好的耐水性和耐腐蝕性，適用于化工廠。

　　不易燃燒，耐火玻璃鋼電纜橋架氧指數≥32。使用壽命長，一般設計為20年，但價格是鋼制電纜橋架的三倍。施工的優點在于切割方便，裝配靈活，安裝不起火，這對處于爆炸危險環境和工期緊的化工廠工程具有重要意義，因為在爆炸危險環境中，項目發生火災時，化工廠必須停產，影響經濟效益。鋁合金電纜橋架重量也很輕。由于鋁和鋼的比重不同(Al=2.7，F(xiàn)e=7.86)，鋁與鋼的重量比約為1:3。

　　鋁合金橋架在尺寸和荷載特性上與鋼制橋架基本相似。從成本上看，鋁合金橋架比鍍鋅鋼索橋貴20%，使用壽命是鋼索橋的5倍以上。

　　3、橋架表面防腐層的選擇：

　　工程設計中常見的第三個問題是電纜橋架的類型沒有標明防腐層的類型，也沒有統一的文字說明。這一問題在現實中有教訓，如我國在印尼承建了一個總承包工程，對鋼制電纜橋架表面的腐蝕處理沒有進行鹽霧試驗，建成后不久就被腐蝕得很嚴重，不得不更換。電纜橋架防腐層主要有熱浸鋅、鍍鋅鎳、冷鍍鋅、粉末靜電噴涂等。

　　防火橋架的防火性能如何?

　　防火電纜橋架采用鋼制外殼,雙層防火蓋板,內裝無機防火槽盒.隔熱層平均厚度為25mm,雙層蓋板通風散熱,內噴防火涂料,防火電纜橋架遇火時涂料膨脹,阻塞散熱孔,保護槽盒內的電纜.無機防火槽盒防火性能經國家固定耐火檢驗中心所對60分鐘耐火試驗,電纜無損害.支撐的結構性好,可有效地固定無機防火槽盒.

　　鋼質骨架主要采用優質冷軋板經機械加工制造而成，具有承載能力高，使用壽命長的特點。鋼質骨架的斷面整齊無毛刺尖角，槽內光滑平整無尖銳凸起。

　　加工成型后斷面形狀均勻、無彎曲、擰曲、裂縫、邊沿等缺陷。

　　防火板采用硅質材料和鈣質材料為主要原料，與一定比例的纖維材料、輕質骨料、黏合劑和化學添加劑混合，經先進的蒸壓技術制成。

　　防火涂料是一種高效鋼結構保護產品。它精選高分子合成樹脂為成膜物質，加以阻燃劑、發泡劑、炭化劑及高溫耐火材料配制而成的。

　　它在高溫條件下，涂層發生連續發泡膨脹效應，形成柔韌的海綿狀的炭化隔熱層，使承載的鋼結構不會因高溫烈焰的作用而急劇軟化變形，強度不會急劇下降。外表防火涂料層噴涂要求均勻、光潔、無明顯色差。內層加防火板或噴防火涂料，且保證防火板與橋架固定可靠。
